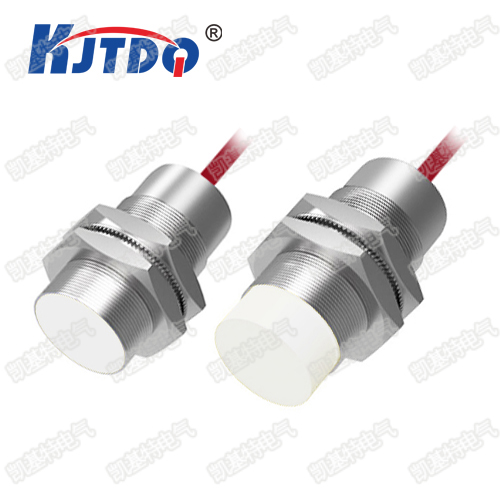

1)接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示:
2)兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3)三線制接近開關的接線:紅(棕)線接電源正端;藍線接電源0V端;黃(黑)線為信號，應接負載。負載的另一端是這樣接的:對于NPN型接近開關，應接到電源正端;對于PNP型接近開關，則應接到電源0V端。
4)接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5)需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類:一類的公共輸入端為電源0V，電流從輸入模塊流出(日本模式)，此時，一定要選用NPN型接近開關;另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入(歐洲模式)，此時，一定要選用PNP型接近開關。千萬不要選錯了。
6)兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7)有的廠商將接近開關的"常開"和"常閉"信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
以上內容就是我們?yōu)槟暮唵谓榻B，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
